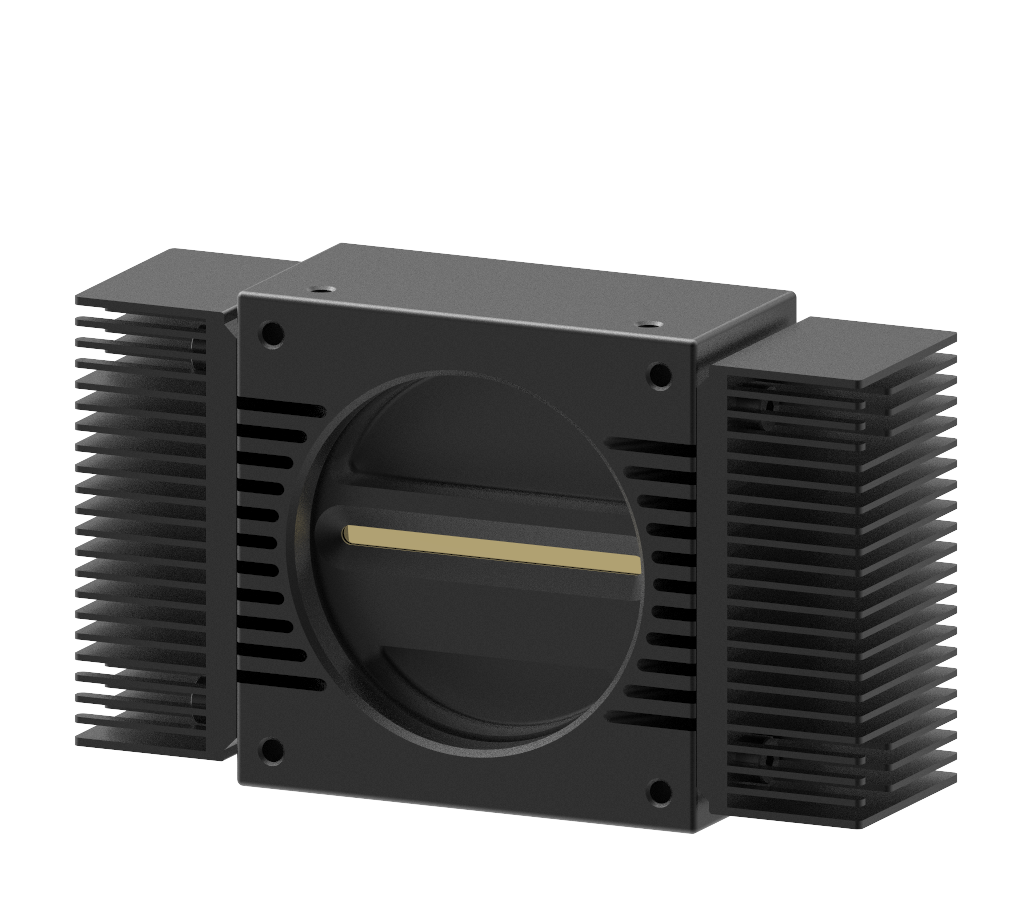

8K 高速线阵扫描工业相机
IDG-8K-M-CL
• 8192x2 / 8192x4 pixels高分辨率
• 100/150kHz(2线),100kHz(4线)全分辨率高速行频
• 支持2线/4线 TDI方式
• 支持8组FFC参数保存
• 支持模拟增益调节
• Camera Link Base, Medium, Full, Deca
产品介绍
应用领域:太阳能电池检测、锂电池涂布检测、涂胶检测、金属划痕、织物检测、元件测量
技术参数
基础参数 | 产品型号 | IDG-8K-M-CL |
传感器类型 | CMOS | |
传感器型号 | GL0816 | |
分辨率 | 8192x2 / 8192x4 | |
Binning | 支持2x2BIN模式 / 水平x2BIN, 垂直x4BIN | |
黑白/彩色 | 黑白 | |
快门类型 | 全局快门 | |
像元尺寸 | 5μm x 5μm | |
量子效率 | >70%@580nm | |
动态范围 | 2线模式>60dB / 4线模式59dB | |
全分辨率行频 | 100/150kHz(2线),100kHz(4线) | |
功能设置 | 数据深度 | 8bit/10bit/12bit |
模拟增益 | x1-x5 | |
数字增益 | x1-x10 | |
曝光时间 | 3.2μs-3000μs / 2μs-3000μs | |
外触发模式 | Free Run、External Trigger | |
接口 | 光学接口 | M58 x 0.75 ,F口 (选配) |
数据接口 | Camera Link Base, Medium, Full, Deca | |
电源/触发接口 | Hirose,HR10A-7R-6PB | |
输入电压 | 12~24V DC | |
其他 | 总功耗 | <8.5W(2线),<9.5W(4线) |
尺寸 | 76mm x 76mm x 42mm(2线),130mm x 76mm x 42mm(4线) | |
重量 | 310g(2线),470g(2线) | |
工作温度 | 0℃~50℃ | |
储藏温度 | -55℃~70℃ |

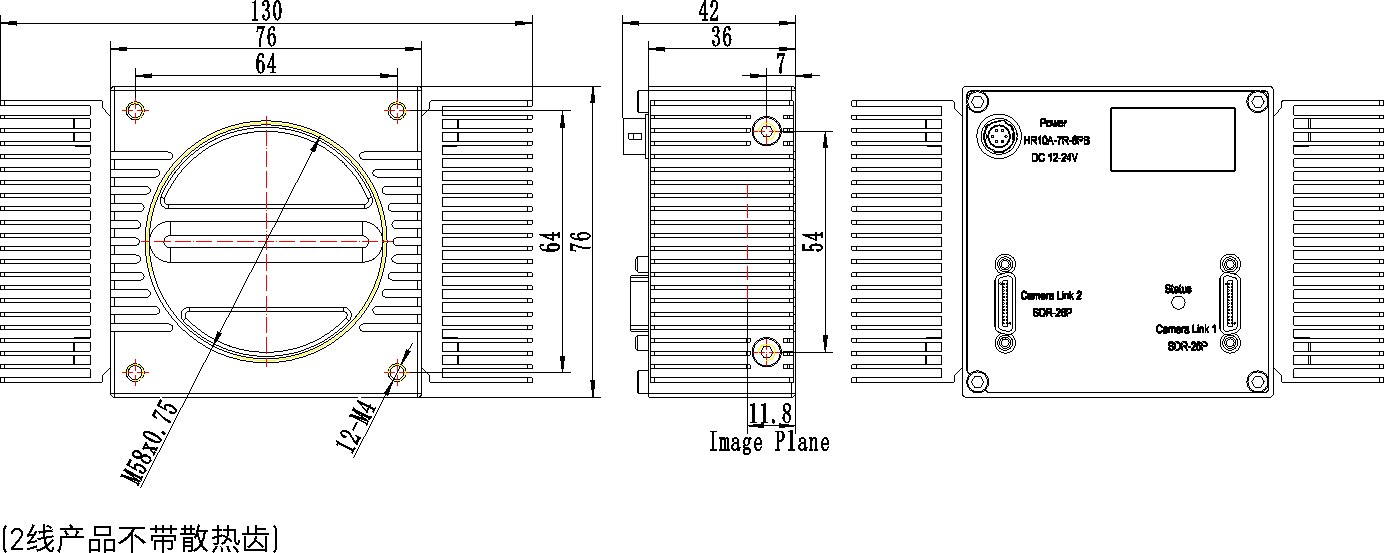

规格尺寸
