2022-10-10 1428

SDI接口是数字分量串行接口(serial digital interface)的首字母缩写,主要应用在高空监控、车辆辅助驾驶、安防、广播电视等领域。

根据速率等级,可分为:
• SD-SDI,信号线速率为270Mbps,支持标清480i(480x272,480x367)、576i(512x288);
• HD-SDI,信号线速率为1.485Gbps,支持高清1920×1080、1280×720等逐行或隔行模式;
• 双链路HD-SDI,两根信号线速率共为2.97Gbps,支持1080p60fps;
• 3G-SDI,单根信号线速率为2.97Gbps,支持1080p60fps;
• UHD-SDI,单根信号线速率为11.88Gbps,支持2160p60fps;

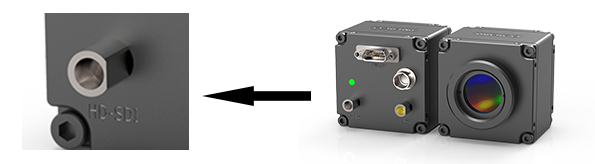

在高空监控、车辆辅助驾驶等领域,HD-SDI应用较为广泛。英迪格NV-65-M-R-SDINV-50-M-G-SDI的接口为HD-SDI,传输速率可达1.485Gb/s。HD-SDI接口采用同轴电缆,以BNC接口作为线缆标准,有效距离为100M。
优点
l 易用性:采用同轴线缆即可实现系统布线,更容易上手。
l 非压缩:HD-SDI是以未经压缩的数字信号在同轴电缆上高速传输,原始图像不会失真。
l 高清实时:HD-SDI接口相机监控不受传输网络影响,不会有IP网络监控产生的图像延迟问题,适用有实时监控和高清要求的场合。
l 利用率高:HD-SDI接口相机视频输出图像的分辨率为1920×1080,单位面积相机布点密度大幅下降。在监控场所提供更多细节处理,如看清人脸,看清车牌等目标物。
l 安全:与网络接口不同,一般无网络入侵风险。

推荐相机型号:NV-65-M-R-SDINV-50-M-G-SDI
