6500万高分辨率高速全局快门相机
SR-6500-M-G-CL
国产全局快门CMOS相机
3.2μm x 3.2μm像元
9344 x 7000 @ 7.5fps max.
4096 x 3072 @ 28.5fps max.
高动态范围、高信噪比
-40° ~ 55°宽工作温度
产品介绍
SR系列大靶面成像模组/相机，模块化、高速、大视场，支持用户自定义模块拼接。凭借多年开发和制造满足航空要求的相机的经验，使坚固耐用的高集成相机在多重极端环境应用广泛。
技术参数
| 基础参数 | 产品型号 | SR-6500-M-G-CL |
| 传感器类型 | 全局快门CMOS | |
| 传感器型号 | GMAX3265 | |
| 分辨率及帧频 | 9344 x 7000 @ 7.5fps max.4096 x 3072 @ 28.5fps max. | |
| 黑白/彩色 | 黑白 | |
| 感光尺寸 | 29.9mm x 22.4mm | |
| 像元尺寸 | 3.2μm x 3.2μm | |
| 量子效率 | > 65% @ 500nm | |
| 动态范围 | > 65dB | |
| 最大满阱 | > 10ke- | |
| 最大信噪比 | > 40dB | |
| 功能设置 | 时域噪声 | < 2.5e- |
| 数据深度 | 12bit / 8bit | |
| 曝光时间 | 30us ~ 1/Frame Rate | |
| 触发模式 | Free Run, External Trigger | |
| 接口设置 | 光学接口 | M42 x 0.75 / F Mount |
| 数据接口 | Camera Link / SDR-26连接器 | |
| 通讯接口 | RS422 / J30J-15ZKN连接器 | |
| 输入电压 | 6VDC~12VDC | |
| 其他设置 | 输入电压 | 6VDC~12VDC |
| 总功耗 | < 10W max. | |
| 相机尺寸 | 56mm x 56mm x 56mm（整机），45mm x 49mm x 45.4mm（模组） | |
| 相机重量 | < 100g （模组），< 250g （整机） | |
| 工作温度 | -40℃ ~ 55℃ | |
| 储藏温度 | -55℃~70℃ |

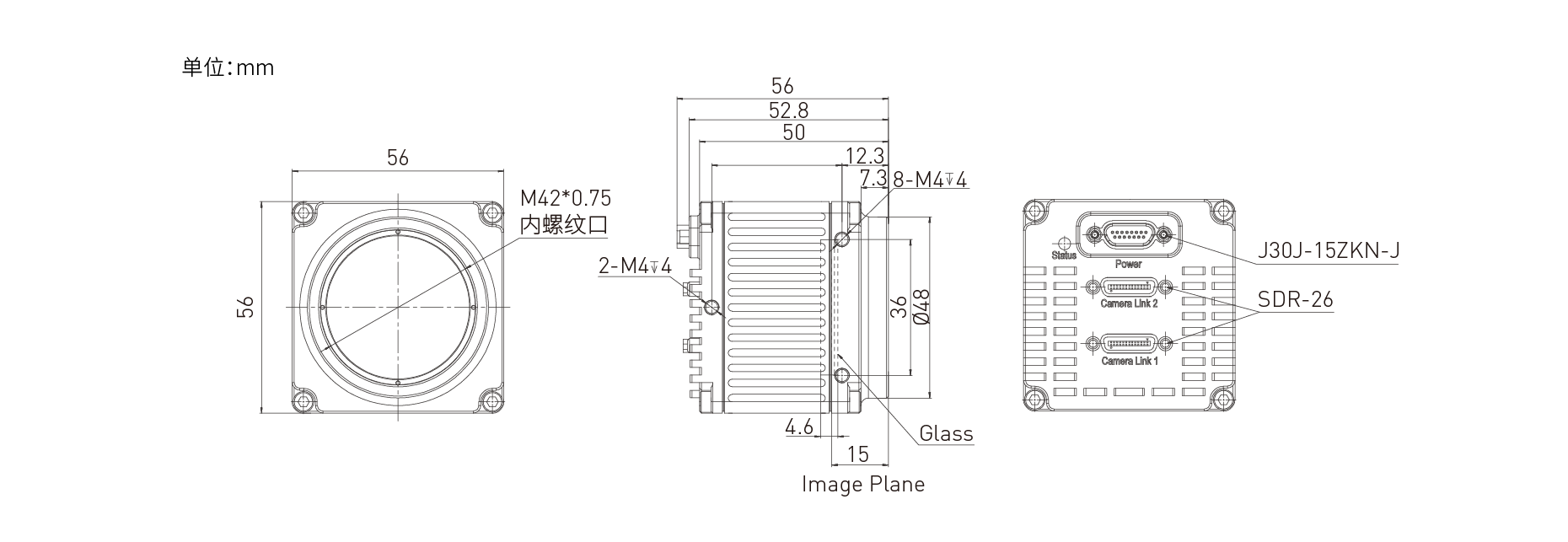

规格尺寸
