新闻报道 > 工业相机芯片尺寸的计算方法

工业相机芯片尺寸的计算方法返回列表 >>

2021-10-19 1911

我们在描述放大倍率及镜头像面尺寸时,都会涉及到工业相机芯片,通常相机厂商用英寸来计量相机芯片尺寸,但在实际计算过程中,我们需要将芯片各边长度的单位换算成mm。
为方便广大机器视觉从业者进行计算,在此,列出常见相机芯片尺寸的对应关系,供大家参考。

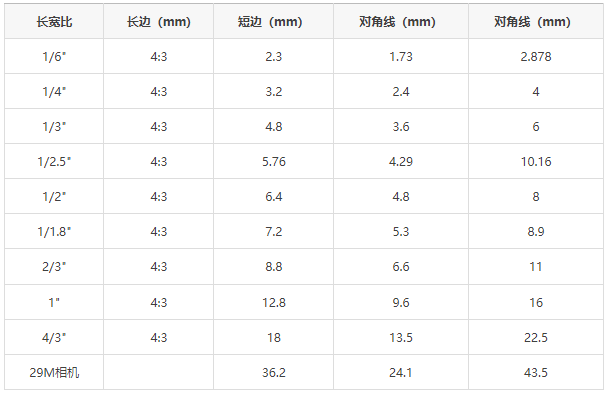

表中列出了常见相机芯片尺寸,从六分之一英寸到全画幅,具体对应数据包括芯片长宽比、长边、短边、对角线长度,长宽比为4:3的芯片比较常见,有些厂家的芯片采用其它比例。

对于相机芯片尺寸而言,一英寸并不等于25.4mm,一英寸的相机芯片尺寸对应的是16mm。随着相机芯片的发展,会出现越来越多的相机芯片类型,准确的芯片尺寸计算方式应该是:芯片某条边对应的像素颗数乘以像素尺寸。比如说,某相机分辨率为5120乘以5120,像素尺寸4.5μm乘以4.5μm,我们可以得到该芯片为正方形,芯片的边长应该为5120乘以4.5μm,约等于23.04mm,由此我们得到了准确的芯片尺寸。
